GCS系列低压抽出式开关柜

1 概述
GCS型低压抽出式开关柜(以下简称装置)适用于电厂、石油、化工、冶金、建材、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压380V（400）、（660），额定电流为4000及以下和发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
2 标准及规范
 装置的设计符合下列标准
IEC439-1      低压成套开关设备和控制设备
GB7251.1-2005 低压成套开关设备
ZBK36001     低压抽出式成套开关设备
3 正常工作条件
■ 周围空气温度不高于+40℃、不低于-5℃并且24h内平均温度不得高于+35℃。
■ 大气条件：空气清洁、相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，应考虑到由于温度变化，可能会偶然厂生适度的凝露。
■ 海拔高度不得超过2000m。
■ 污染等级3。
■ 本设备适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下设备不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
■ 如果上述使用条件不能满足时，应由用户和制造商协商解决。
4 型号说明



5 基本参数



6 主结构

■ 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的φ9.2mm的安装孔，内部安装灵活方便。
■ 主构架装配形式设计为两种，全组装式结构和部分（侧柜和横梁）焊接式结构，供用户选择。
■ 装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。各室的作用相对独立。
■ 水平主母线采用柜后平置式排型方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
■ 电缆隔室的设计电缆上下进出均十分方便。

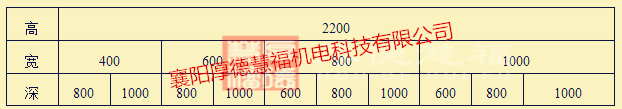

■ 装置通用柜体的尺寸系列（见下表）：单位：mm



功能单元
■ 抽屉层高的模数为160mm。分为1/2单元、1单元、1 单元、2单元、3单元五个尺寸系列。
■ 单元回路额定电流400A及以下。
■ 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
■ 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。
■ 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
■ 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
■ 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
■ 抽屉面板具有分、合、试验、抽出等位置的明显标志。
■ 抽屉单元设有机械联锁装置。
8 主要器件
主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
■ 电源及馈线单元数断路器主选AH系列。也可选用其它性能更先进或进口M系列、F系列。AH型断路器具有性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
抽屉单元（电动机控制单元、部分馈电单元）断路器主选CMI、TG、TM30系列塑壳断路器，部分选

■ 用NZM-100A系列。这些开关均有性能好、结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
■ 隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁。
■ 熔断器主选NT系列。
■ 交流接触器选用B系列、LC1-D系列。
9 设备特点
■ 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
■ 功能单元之间、隔室之间的分隔清晰、可靠、不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
■ 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
■ MCC柜单柜的回路数是最多至22回，充分考虑了大单机容量发电厂、石化系统等行业自动化电动门（机）群的需要。
■ 装置与外部电缆的连接在电缆隔离室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。
■ 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
■ 抽屉单元有足够数量的二次接插件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。

10 辅助电路
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。
适用于发电厂、变电站的低压厂（所）用电系列及厂矿企业、高层建筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线（PC）和电动机馈线（MCC）操作控制的功能单元进行设计。
11 订货须知
订货合同包含以下内容：
■ 产品的全型包括主电路方案号和辅助电路方案号
■ 主电路系统组合顺序图

■ 辅助电路电气原理图
■ 柜内元器件清单
■ 电路中电压、电流、时间等整定参数
■ 与产品正常使用不符的其它特殊要求
