GCK系列低压成套开关设备
GCK柜201612(图1)
1  概述
GCK型低压成套开关设备是根据广大电力用户的要求,为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,本着安全、经济、合理、可靠的原则设计的新型低压成套开关设备。该产品具有分断、接通能力高、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点,可以做为低压成套开关设备的换代产品使用。该产品符合我国国情、具有较高技术性能指标,造价相对较低能够适应电力市场发展需要,并可与国内市场现有引进产品竟争的低压成套开关设备。
GCK型低压成套开关设备适用于发电厂、石油、化工、纺织、高层建筑等行业的配电系统、变电所。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流、频率为50(60)HZ、额定工作电压为380V(400)、(660),额定电流为4000A及以下的发电、供电系统中的配电、电动机集中控制、无功功率补偿等的电能转换、分配与控制使用的低压成套配电设备。

2  标准及规范
IEC439-1992      低压成套开关设备和控制设备
GB7251-2005      低压成套开关设备
ZBK36001-1989    低压抽出式成套开关设备
JB/T9661-1999    低压抽出式成套开关设备

3  正常工作条件
1、 周围空气温度不高于+40℃、不低于-5℃并且24h内平均温度不得高于+35℃。
2、 大气条件:空气清洁、相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%,应考虑到由于温度变化,可能会偶然厂生适度的凝露。
3、 海拔高度不得超过2000m。
4、 污染等级3。
5、 本设备适用于以下温度的运输和储存过程:-25℃至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些极限温度下设备不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。
6、 如果上述使用条件不能满足时,应由用户和制造商协商解决。

4  用途与性能
n GCK1系列电动机控制中心,主要是由一些组合式电动机控制单元,和其它功能单元组合而成。这些单元以上下重叠的方式安装在封闭的金属柜体内,用设置在柜体上方的水平母线,将每个柜体联结在一起,同一柜体的功能单元则并联在垂直母线上。柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离的区域,功能单元分别安装在各自的小室内,当任何一个功能单元发生故障时,均不影响其它单元,防止事故扩大。
本产品符合ZBK36001-89《低压抽屉式成套开关设备》标准,该产品采用IEC114规定的IP40防护

n 等级,当所有的门和护板开闭时,或门开启时以及功能单元处于移出位置时均能达到相应的防护等级,这样可确保人身安全。
n 该产品设置有完善可靠的接地系统和保护电路,所有功能单元均能按规定的性能要求,分断短路电流,进线单元具有三段保护特性。因此,可以保证供电的可靠性,和设备与系统的安全。
n 所有功能单元,均可通过接口件与PC线板(可编程序控制器)或微机处理机连接,作为自动控制系统的执行单元,根据用户需要还可以提供其它内容的功能单元和功能组合,该产品适用于交流380V,频率50HZ的电路中。

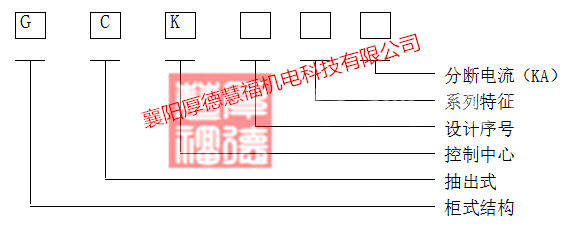

5  型号说明

GCK柜201612(图2)

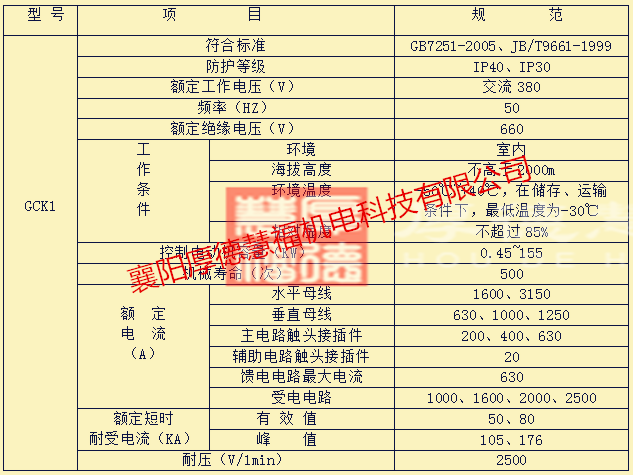

6  技术参数

GCK柜201612(图3)

7  主要性能特点
n 主要电气性能符合国际电工委员会IEC标准和美国电气制造商协会NEMA标准。
n 每台柜可用隔离变压器将主、辅电路分开。辅助电器的操作电源为50HZ、220V;信号电源为50HZ、6V。
n 受电主开关具有三段(瞬间、短延时及过载)保护,为与下一级主开关(具有瞬时及过载二段保护)配合,取消瞬间一段,避免了越级跳闸。且具有自投、无自投和切换设备供选用。
n 水平母线具有单母线分段和不分段两种,当采用单母线分段时,母联开关亦具有自投、无自投和切换设备。GCK柜201612(图4)
n 电动机控制电路具有短路瞬时,过载、欠压释放及断相保护。
n 各功能单元中的交流接触器采用无声运行时,具有节能功能。同时,当电源消失后具有延时(大于0.3s、小于0.5s)释放的特性。因此不加装电机各自启动继电器亦能在0.3S以内(重合闸或备用电源自投时间小于0.3s)恢复供电时,保证电动机继续运行。
n 馈电电路主开关具有瞬时和过载保护,当用户需要时,可加装漏电保护。
n 照明及家用电器电路主开关具有瞬时,过载和漏电保护,本电路尤宜于电钻、手提砂轮机等移动
电器的供电。
n 受电电路装有电流表、有功和无功电度表。250A及以上馈电电路可装或不装电流表及电度表。其他大于37KW或60A的电路安装有电流表。
n 事故时可加装灯光和报警设备。

8  结构
n GCK1电动机控制中心分为进线柜(宽800mm、高2200mm、深1000mm)、馈电柜(宽800mm、高2200mm、深800mm)、MCC柜(宽800mm、高2200mm、深800mm)三种结构。进线柜内装有一台ME、CW1或其它智能框架式断路器,专用于3000A及以下的受电,柜顶为水平母线室。馈电柜内可装两台630A以下的框架断路器,柜后用铜母线与水平主母线联接;MCC柜柜顶的水平母线室为一组水平母线。柜后为垂直母线室。正面左侧为安装单元间隔,右侧为主、辅电路端子室,专供用户向外接线用。每个间隔各自有门。并与断路器有机械(或电磁)联锁,防止断路器带负荷从运行位置抽出或断路器处于合闸状态时插入。
n MCC柜的主要特点是能够灵活地根据所需要的各种单元线路方案进行任意组合,且一旦发生故障时,可以在很短时间内将单元抽出,换上备用单元继续使用,相同单元可在任一柜上互换。
n MCC柜抽屉单元高度模数为200mm,可分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列,每台MCC柜可装9个1单元或18个1/2单元抽屉,单元最大电流为630A。
n 柜体用薄壁异型钢型材拼装而成,强度高,重量轻。柜架、门、板等构件用环氧粉末涂料静电喷涂。涂层均匀耐久。
n 公用电源单元安装在柜的底部,不占用安装单元的间隔。
n 指示仪表、按钮、控制开关和指示灯等成组的装在控制板上,该控制板安装在各自单元的正面,随单元一起插入或抽出。
n 单元的插入和抽出杠杆操作,高400mm及以上的单元,上下都有杠杆,操作轻便。
n 母线系统采用三相四线制、三相五线制,水平母线装于柜顶、N线宜装于柜顶(也可装于柜下部)、PE线宜装于柜下部
9  外形尺寸及安装尺寸
柜高2200mm,柜宽根据开关电流等级及进出线方式分为:600、800、1000;柜深为800、1000mm;受电柜及母线联络柜推荐用1000mm,上进线上出线柜必须用1000mm.

GCK柜201612(图5)

GCK1系列串屏安装尺寸见附图一。
10  产品安装后投运前的检查与试验
n 检查柜面漆或其它覆盖材料(如喷塑)有否损坏,柜内是否干燥清洁。
n 电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。

n 主要电器的主辅触头的通断是否可靠、准确。
n 抽屉或抽出式机构抽拉灵活、轻便,无卡阻和碰撞现象。
n 抽屉或抽出式结构的动、静触头的中心线应一致,触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁设备应动作正确,闭锁或解除均应可靠。
n 相同尺寸的抽屉应能方便的互换,无卡阻和碰撞现象。
n 抽屉与柜体间的接地触头应接触紧密,当抽屉推入时,抽屉的接地触头比主触头先接触,拉出时接地触头比主触头后断开。
n 仪表的刻度整定、互感器的变比和极性应正确无误。
n 熔断器的熔芯规格应符合工程设计的要求。
n 保护设备的额定值及整定应正确,动作可靠。
n 用1000兆欧表测量绝缘电阻值不得低于1MΩ。
n 各母线的连接应良好,绝缘支撑件、安装件及其它安装应牢固可靠。
11  注意事项
n 设备为不靠墙安装,正面操作,双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
n 安装时,必须将所有抽屉取出,将柜体安装在10#工字钢上,并牢牢锁紧。
n 通电使用前必须将全部抽屉抽出插入各一次,检查是否接触良好。
n 检查各接地点是否接地良好。
n 未通电前将柜体门全关上后,开关打到闭合位置,检查机械连锁是否可靠。
n 空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生
碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修。
n 经过安装和维修后,必须严格检查各隔室之间、功能单元之间的隔离状况,以确保本设备良好的功能分隔性,防止出现故障扩大。
12  订货须知
n 请用户按主电路方案选用。
n 订货时请提供下列资料。
l   总的系统图
l   进出线方式
l   单元容量、控制方式(就地、远方、自动)
l   每个单元二次辅助线路方案编号或二次原理图;
l   主要布置组合图及平面布置图;
l   设备的喷涂颜色
若有特殊需要请在订货时注明。
