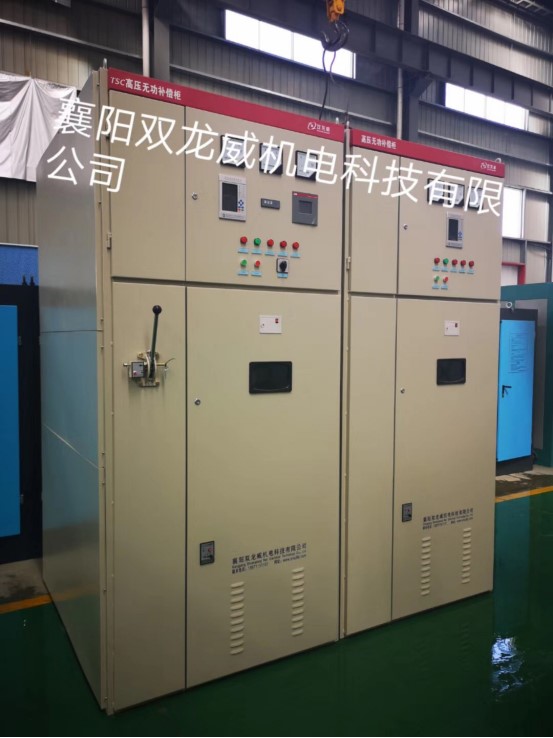

TSC系列高压并联电容器装置(自动投切)

TSC型高压并联电容器装置由若干组自动补偿柜组成。每组自动补偿柜内含晶闸管阀串、电压互感器(或放电线圈)、电流互感器、抗涌流或抗谐波的干式空芯（或干式铁芯）电抗器、电力电容器及相应控制、保护器件，一般为组装在一套柜体内的一体化装置。
适用范围
TSC型高压并联电容器装置（自动投切）适用于石化、冶金、钢铁、机械、水泥、交通、化工等行业6kV、10kV电力系统，在配电线路中作系统无功功率的自动补偿装置，系统对6kV、10kV母线进行自动跟踪投切，稳定网络电压和线路功率因数，以减少配电系统和变压器的损耗，提高电网供电质量。

性能特点
1、采用优质全膜电力电容器，具有比特性小，体积小，可靠性高，寿命长，损耗小，运行温升低等特点。
2、采用先进的无功功率控制装置，自动跟踪母线无功功率对电容器组进行自动投切控制，可靠性高，抗干扰能力强，自动化程度高，操作方便并具有强大的显示功能及全面的统计功能，具有自动控制、手动操作、远方控制多种工作方式供用户选择。
3、无功功率控制装置具有友好的人机界面，大屏幕显示菜单，实时显示运行参数及故障信息；具有RS-485通讯接口。
4、根据用户系统情况，可配置不同电抗率的电抗器来抑制谐波和合闸涌流，能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。
5、装置由多路等容或差容电容器组进行投切，可根据总补偿容量灵活分组，补偿精度高、冲击小，能获得最大的无功补偿效果。
6、装置具有过电压保护、过电流保护、欠电压保护、电压（电流）不平衡保护、谐波保护等多种保护功能。
7、装置可实时显示工作电压、工作电流、有功功率、无功功率、功率因数等。
8、装置的实际电容与其额定电容之差不超过额定值的0～10％，装置的任何两线路端子之间的最大值与最小值电容之比不超过1.02。
9、装置允许在工频1.1倍额定电压下长期运行；并允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。
10、可针对用户的实际情况设计补偿方案。

详情请联系：18696235666(周工)
