低压变频器
一、产品选型汇总
1.1、低压变频产品

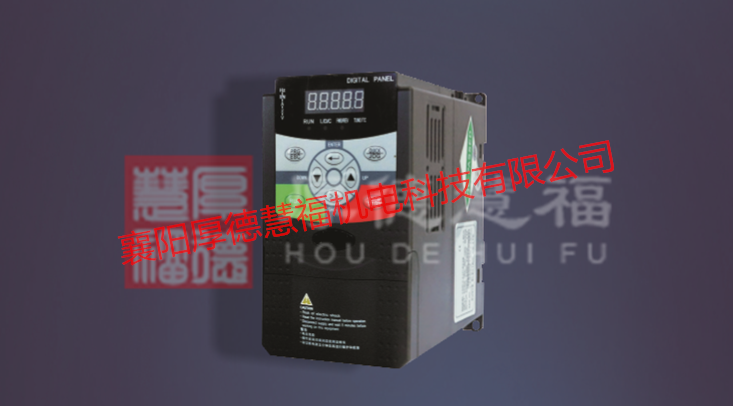

1.1.1、HD500单相迷你变频器
结构小巧美观、安装调试方便可穿墙安装。功率范围：单相220V，0.4kW-1.5kW。
1.1.2、HD 510简易型变频器
结构美观、性能优异。功率范围：0.75kW-1.5kW（AC220V），0.75kW-1.5kW（AC380V）。
1.1.3、HD530E 磁通矢量变频器
性能优异、资源丰富、易用性强、操作简单、外观漂亮。功率范围：0.75kW-630kW（AC380V）。
1.1.4、HD580E 高性能磁通矢量变频器
可实现更高精度的闭环速度及转矩控制、模块化设计更加有利于客户选配不同配置组合。
操作简单、资源丰富。功率范围：0.75kW-630kW（AC380V）。
1.1.5、HD56系列
◆HD560起重行业专用产品，具有优异的力矩性能和稳定性，更宽的输入电压适应性，更加丰富、灵敏的保护功能，调试简单方便，适合于行车、卷场机等场合；
◆HD561施工升降机专用产品，根据建筑施工电梯量身定做，安装方便，内置施工升降机逻辑功能，启动、停机平稳，客户安装方便简单，可提供成套解决方案。
1.1.6、HD586 异步伺服
优异的加速、减速性能，适合于注机，压铸机等改造和配套，内置动作逻辑参数提高效率和节电率。
1.1.7、HD583 雕刻机专用
更高的运行频率，最高可达3200Hz，适合于雕刻机等电机频率较高场合;
1.1.8、HD528 数控机床专用
优秀的低频转矩性能，参数专用，调试方便，稳定性高，适合于数控机床。
1.1.9、HD3200系列
通用VF控制模式变频器，适合于风机、水泵、市政工程及其他改造设备。
1.2、中压变频产品
◆HD3200 电压等级：AC660V，功率范围：11kW-710kW；
◆HD5332 电压等级：AC660V，功率范围：11kW-710kW。
1.3、软启动器
◆380V电机启动器 HDR-3000
1.4、其他周边配套产品
1.4.1、HD100、HD200圆编织机专用控制器
成本低廉、功能丰富，与HD530E变频器实现无缝连接，方便客户安装调试。
1.4.2、HD300远程控制通信卡
自带WIFI功能，可实现对变频器无限监控操作，配合我司提供的后台监控软件实时监控变频器状况，可实现中间转发功能以便客户自由接入组态软件实现远程操作，可实现远程手机控制，方便客户对变频器的操作。
1.4.3、HD530-LCD键盘
可实现变频器参数拷贝功能和中文显示，方便客户操作，提高产品当次。
1.4.4、IO扩展卡（IO1 、IO2） HD580E选配件
IO1可实现最大为11个端子输入、5个输出（继电器+开路集电极）。
1.4.5、PG扩展卡（PG1 、PG2、PG3） HD580E选配件
PG1：开路集电极信号输入（兼容互补输出，NPN电压输出编码器，通过拨码开关切换），带1：1分频开路集电极信号输出。
PG2：差分信号输入（适用于线驱动输出编码器），含UVW差分信号，带1:1分频开路集电极信号输出；
PG3:差分信号输入（适用于线驱动输出编码器），带1:1分频差分信号输出。
二、产品分类说明
2.1、HD530E/HD580E系列变频器
2.1.1、磁通矢量变频器技术特点
◆0.5Hz 180%启动转矩（开环）、0Hz150%启动转矩（闭环）；
◆多种控制模式供客户选择：VF控制、开环磁通矢量、开环转矩控制、闭环磁通矢量（HD580E）、闭环转矩（HD580E）；
◆1K-15K载波频率可依据负载特性自动调整；
◆简易PLC完成多达16段频率逻辑进行自动控制，四种加减速时间供选择；
◆“挖土机”特性，对运行期间转矩自动控制；
◆多种三角波频率控制，摆频功能可专用于拉丝、纺织、化纤等需要横动，卷绕功能的场合；
◆用户非常方便自行使用标准网线对键盘进行延长；
◆10种辅助频率源可灵活实现辅助频率微调频率合成；
◆弱磁控制算法频率最大可超过电机2倍基频运行；
◆下垂控制特性可以使多台变频器驱动同一负载时负荷均衡分配；
◆精准的速度控制精度；开环控制≤±0.5%（额定同步转速），闭环控制≤±0.2%（额定同步转速）；
◆HD580系列内置万能扩展接口，可扩展I/O卡，PG卡，profibus Dp卡及行业专用模块扩展卡；
◆内置国际标准MODBUS协议，方便客户使用远程通信操作，提供上位机监控软件；
◆丰富的单板接口资源，6路普通DI输入，1路高速DI输入，2路续电器输出，1路开路集电极输出，2路模拟量输入，能满足大部分客户对于输入输出接口的需求；
◆可采用通信实现数字分频器功能，实现多台变频器运行频率的级联传递，提高稳定性和精度；
2.1.2、HD530E/HD580E系列变频器55kW及以下内置制动单元
2.1.3、HD530E/HD580E系列变频器75kW及以下内置制动单元

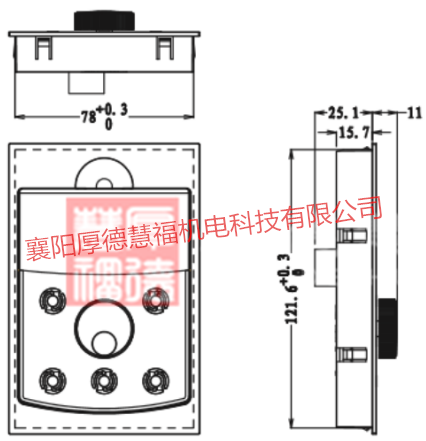

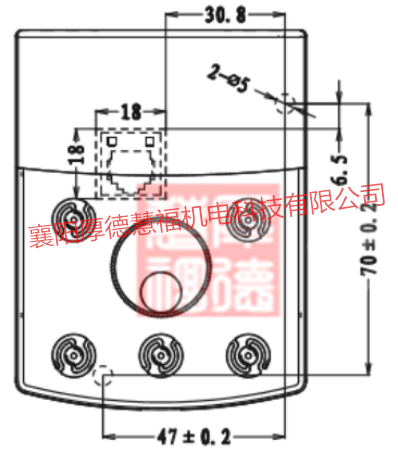

2.1.4、HD530E/580E系列变频器键盘外引方式及尺寸
另配托盘安装
直接固定安装

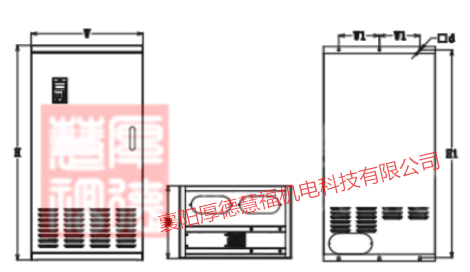

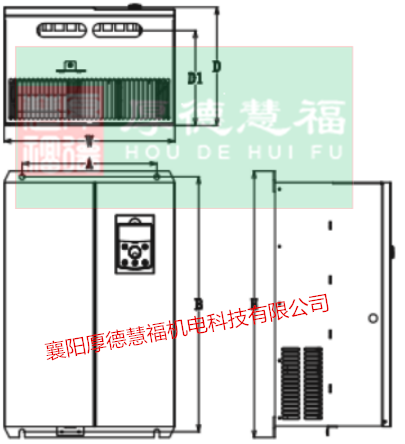

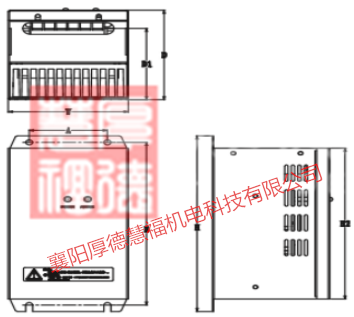

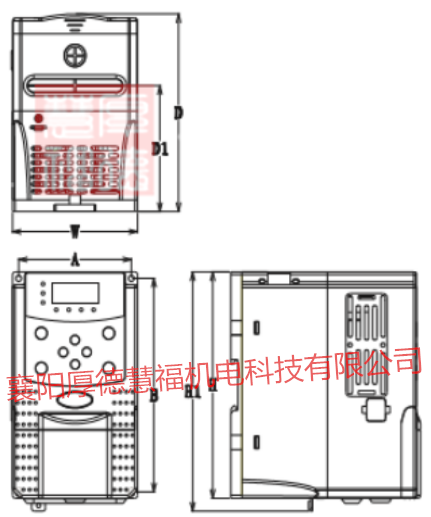

2.1.5、HD530E/580E系列变频器外型尺寸安装方式图
7.5kW以下变频器

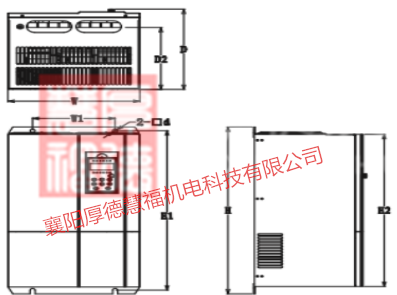

9-132kW变频器

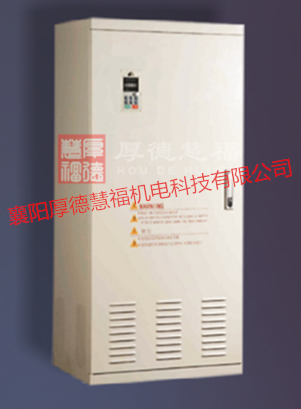

160-400kW以下变频器
450-630kW变频器

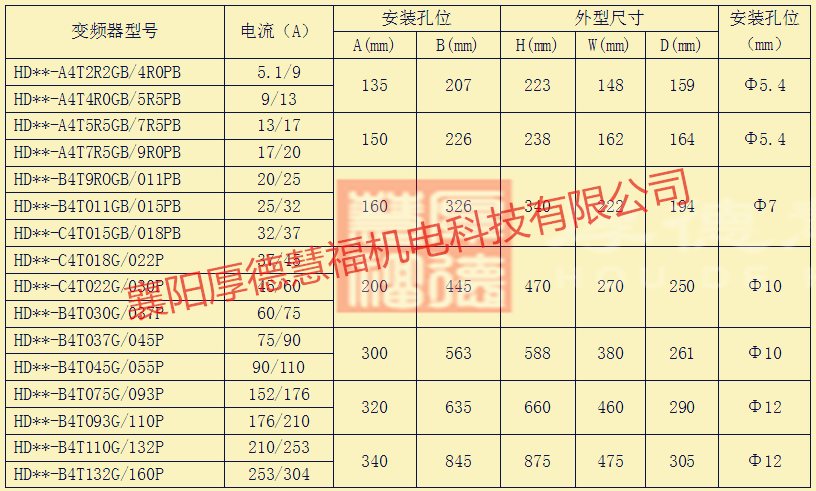

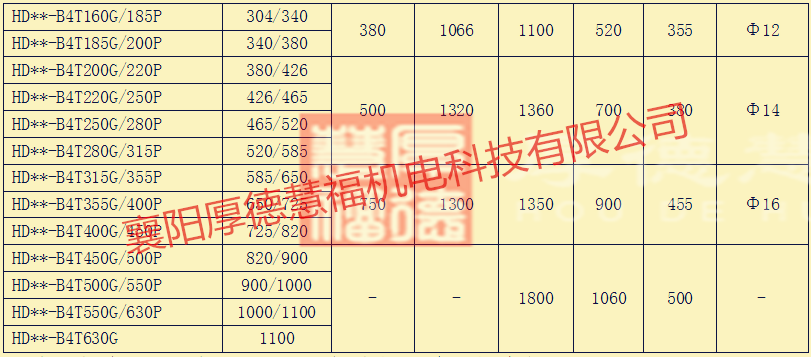

2.1.6、HD530E/580E系列变频器安装孔位及外型尺寸表
注：产品型号中“**”对应530E/580E，用户可根据现场实际需要来选配。
2.2、HD510系列变频器
2.2.1、技术特点
◆功率范围：220V/380V 075kW-1.5kW；
◆多种控制模式供用户选择：矢量控制，转矩控制，VF控制；
◆主辅频率给定，可实现多种频率源组合和运算；
◆自带标准MODBUS协议，适合于组态等方式实现集中控制；
◆电机噪音调节，最高可达到15K载频；
◆支持变频主从控制，自带过程PID调节器、摆频等功能；
◆4路DI端子输入，2路模拟量输入，1路模拟量输出，1路继电器输出，1路开路集电极输出；
◆定时控制功能：设定时间0H-65535H;
2.2.2、应用行业
纺织机械，塑料机械，陶瓷机械等；

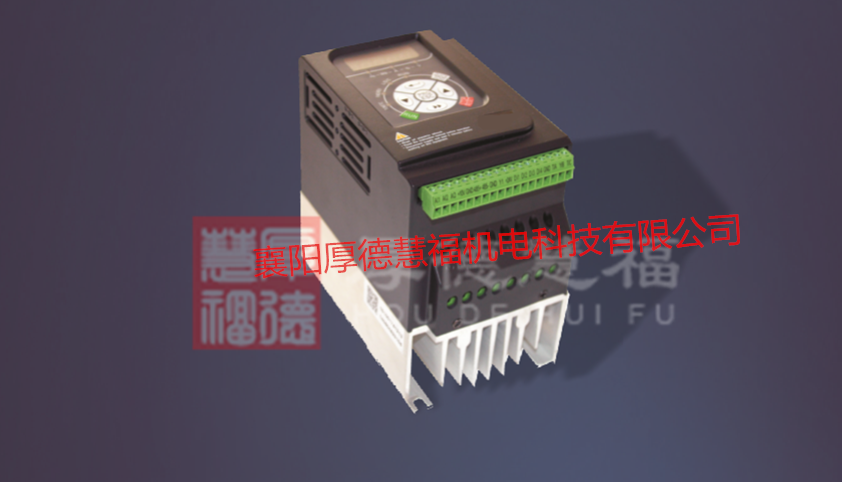

2.2.3、HD510系列1.5kW以下三相变频器
注：此图适合于HD510-A4TR75GB~HD510-A4T1R5GB
2.2.4、HD510系列1.5kW以下单相变频器

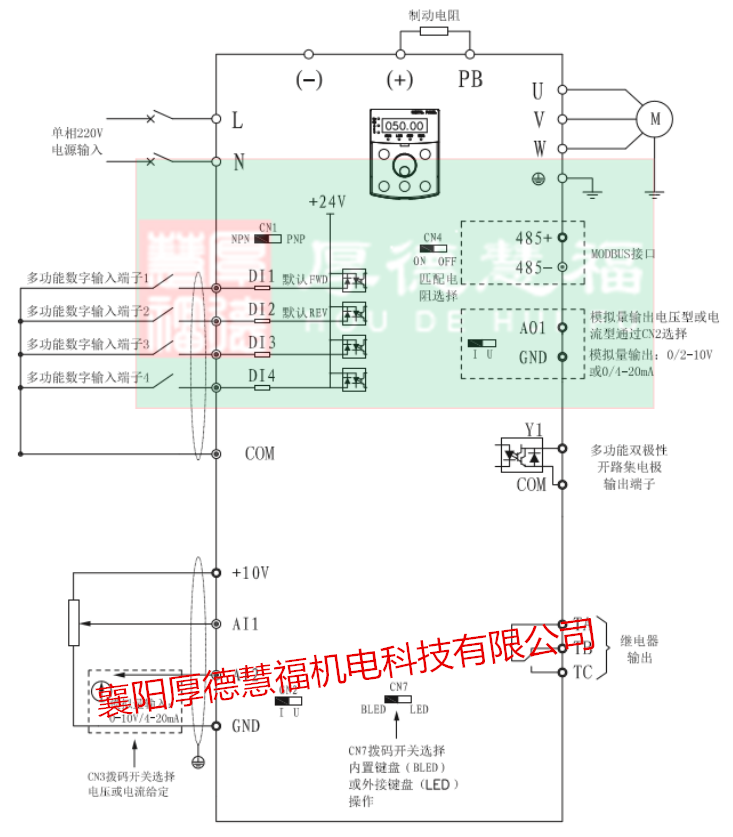

注：此图适合于HD510-A3SR4G~HD510-A3S1R5G；
HD510单相系列不标配制动单元，如有需求，订单型号后需加B。

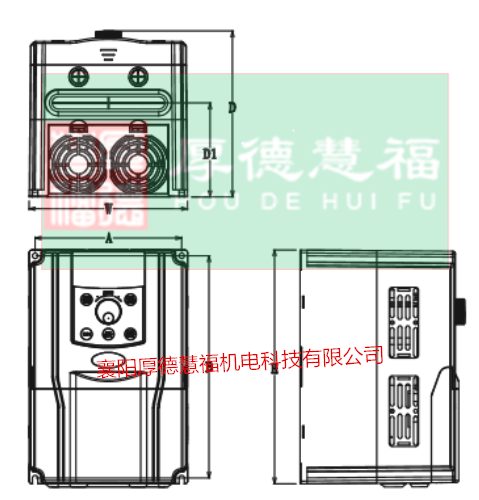

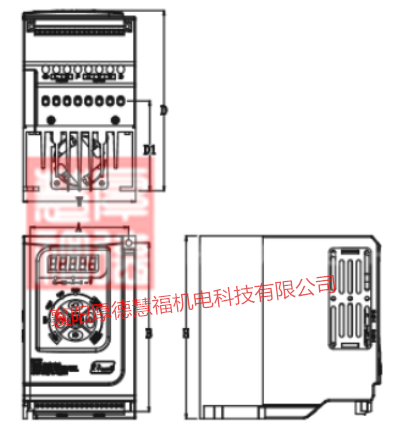

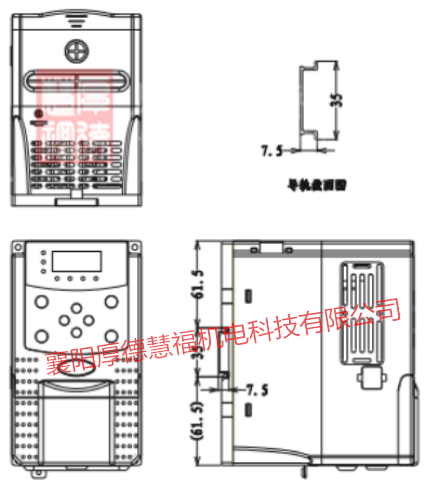

2.2.5、HD510系列1.5kW以下单相变频器外型及安装方式
变频器外型及壁挂安装
导轨安装

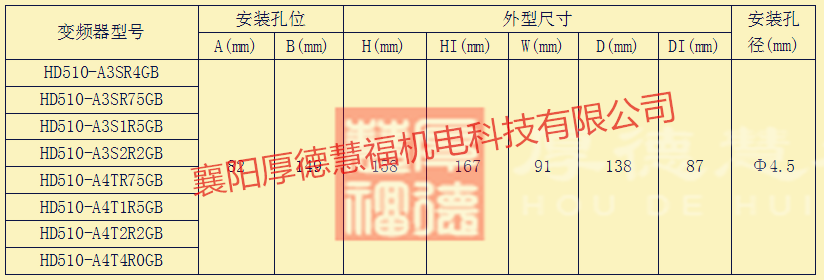

2.2.6、HD510系列变频器安装孔位及外型尺寸表
2.3、HD500系列变频器
2.3.1、技术特点
◆功率范围：AC220V，0.4kW-1.5kW；
◆安装调试方便且可穿墙安装，性价比高；
◆多种控制模式供用户选择：矢量控制，转矩控制，V/F控制；
◆主辅频率给定，可实现多种频率源组合和运算；
◆自带标准MODBUS协议，适合于组态等方式实现集中控制；
◆电机噪音调节，最高可达到15K载频；
◆支持变频主从控制，自带过程PID调节器，摆频等功能；
◆4路DI端子输入，2路模拟量输入，1路模拟量输出，1路继电器输出，1路开路集电极输出。
2.3.2、HD500系列1.5kW以下单相变频器

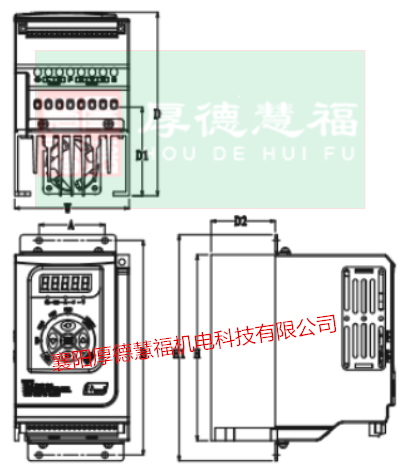

2.3.3、HD500系列变频器外型尺寸及安装方式图
HD500壁挂式
HD500法兰式

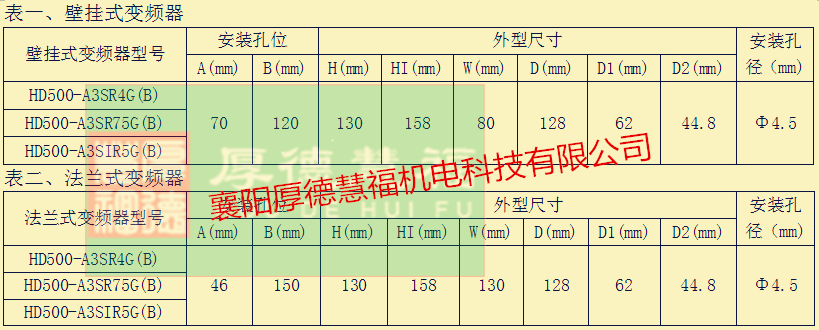

2.3.4、HD500系列变频器安装孔位及外型尺寸表
2.4、HD3200系列变频器
2.4.1、技术特点
◆时间及功率累积，显示功能、观察节能效果更方便；
◆独特时间累计功能，可以显示单次通电运行时间及累计运行时间；
◆内置RS485通讯（订货时请注明），支持标准的MODBUS协议，可计算机联网控制；

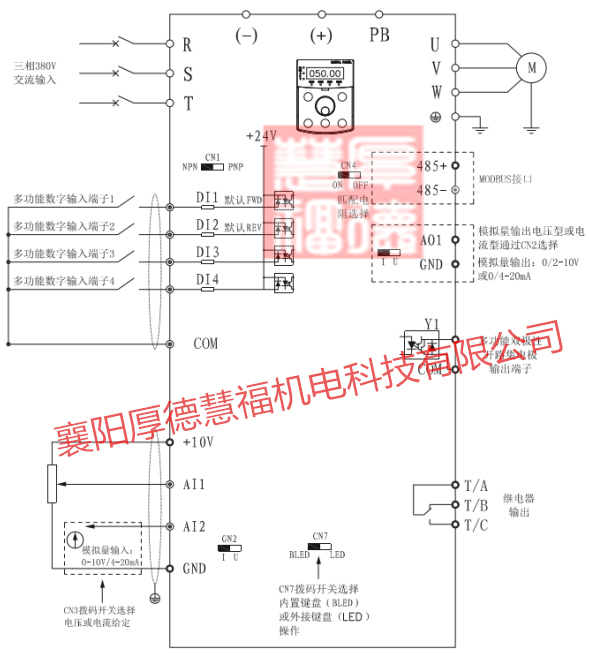

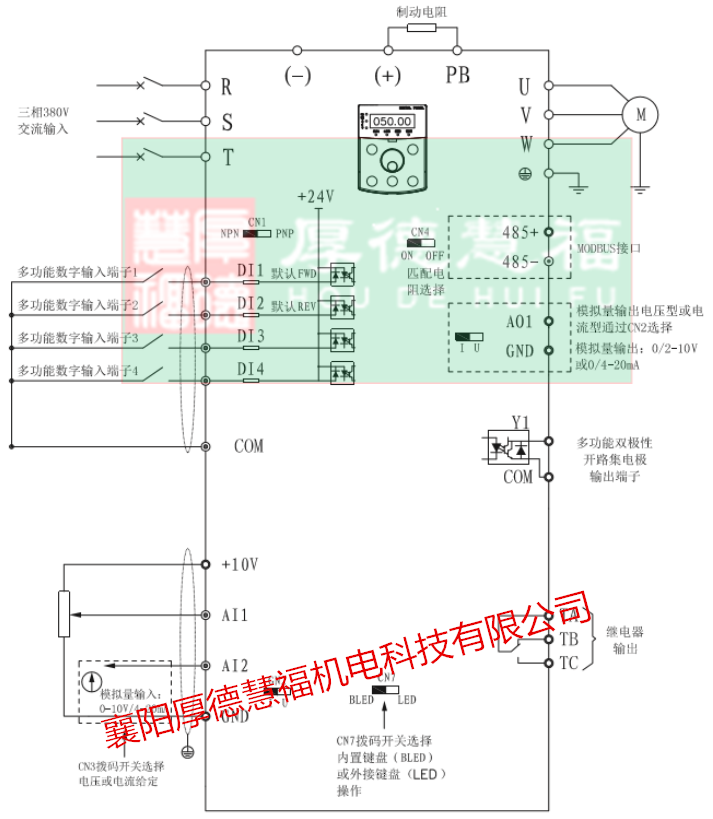

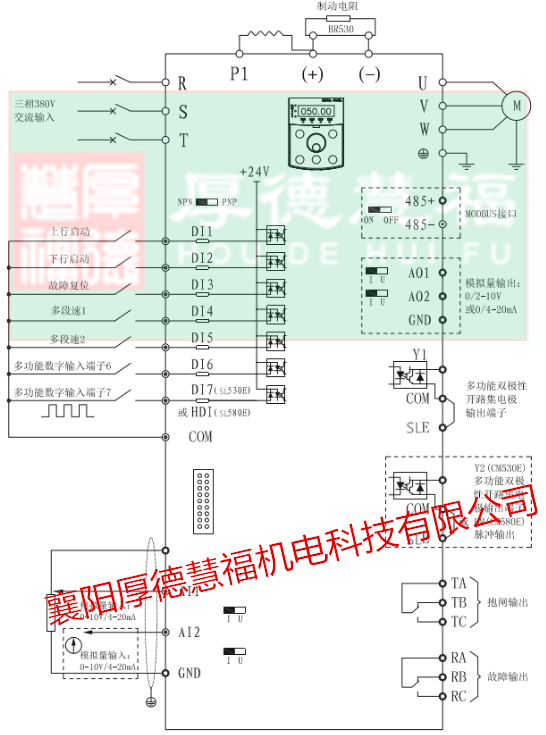

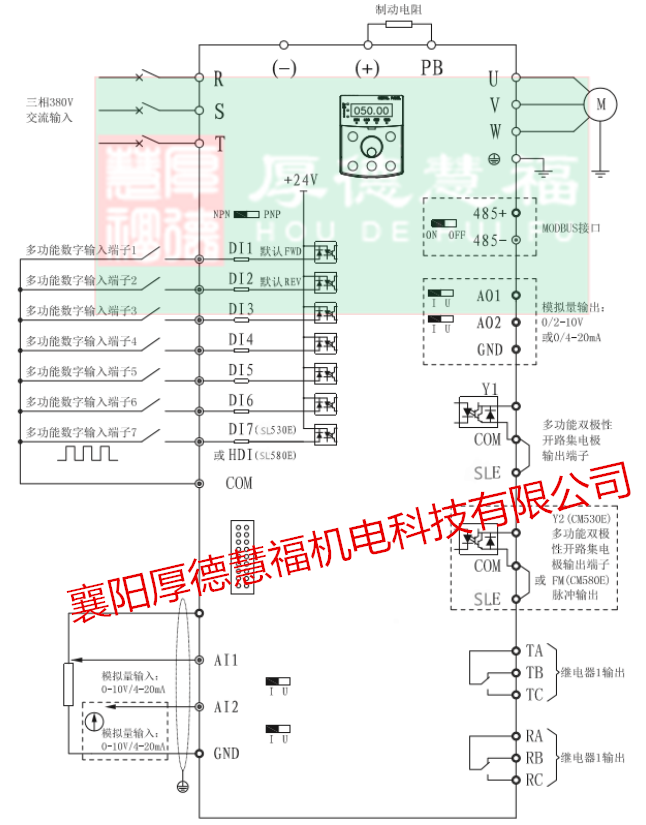

2.4.3、HD3200系列变频器标准接线图
◆多信号输入，内置简易PLC，自动化控制更方便；
◆载波频率可调，最高可达8KHz静音运行；
◆控制方式多样化，通用性强，适应面广；
◆低速额定转矩输出，0.5Hz启动时可达到150%额定转矩，运行稳定；
◆内置PID调节功能，闭环控制简易；
◆参数通过键盘可方便调整，90%的参数可在运行时在线调节；
◆内置刹车单元，快速停车（限0.75kW-7.5kW，其他功率段为可选）；
◆风扇运行状态可以控制，更省电并延长了易损件寿命；
◆多样的变频器运行状态参数显示，对控制信号和负载运行状况一目了然；
◆多种扩展功能卡可选（PG卡，通讯功能卡，张力控制卡）。
2.4.2、应用行业
该产品控制精确，可完美替代进口产品，适应于所有行业电梯控制，起重设备，载重机械，食品加工机械，金属加工机械，流体机械，风机水泵，传送带（多段速控制），旋转门，电控门运行控制，纺织机械，纤维生产设备，大规模生产机械。
可以解决以下问题：
◆当低速需要较多功率和全控制范围需要平稳加减速，设备采用现有机电可以达到最佳控制和性能；
◆当需要灵活和容易操作的变频器时，当需要变频器具有扩展功能时，它可理想地用于单一驱动或者作为驱动系统整体的一部分。
2.4.3、HD3200系列变频器标准接线图

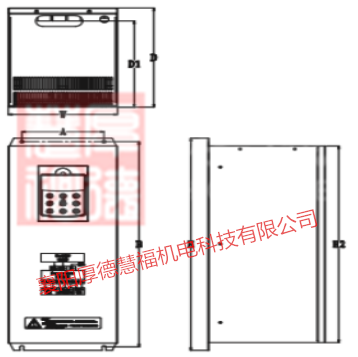

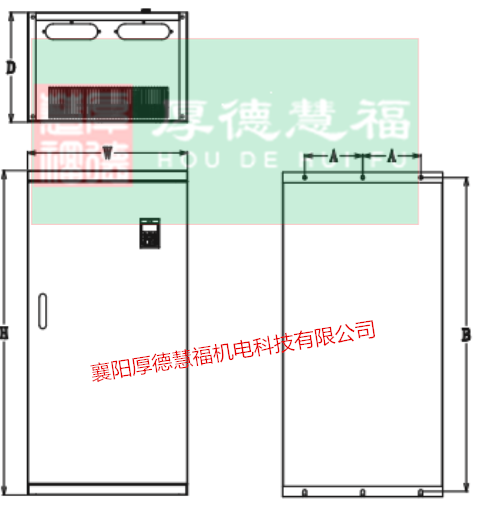

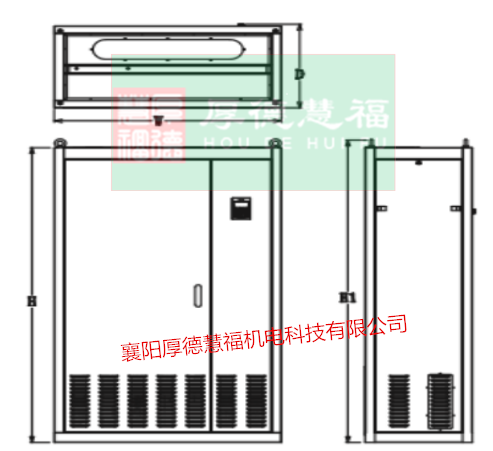

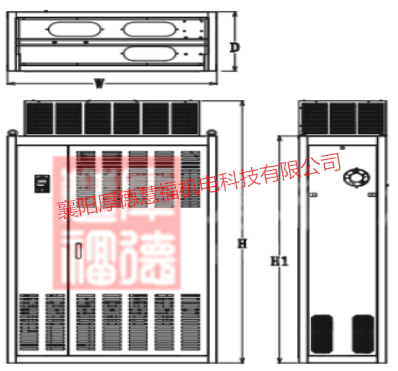

2.4.4、HD3200系列变频器外型尺寸及安装方式图
11-75kW
93-400kW
450-630kW

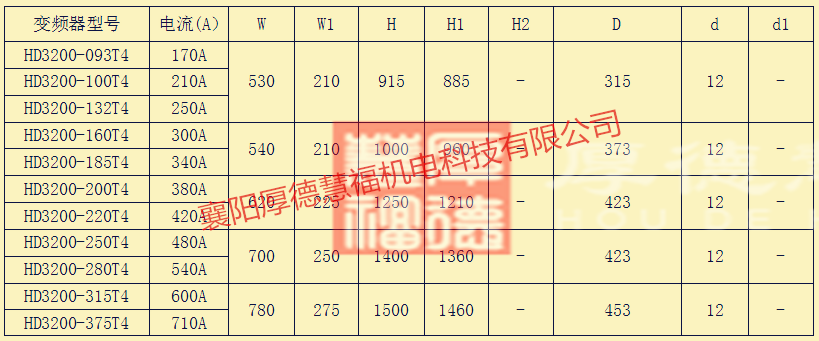

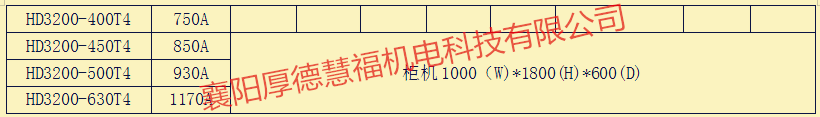

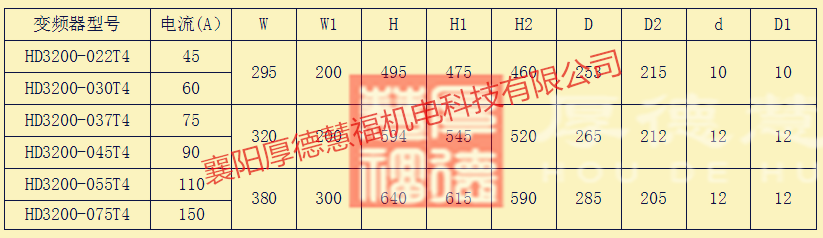

2.4.5、HD3200系列变频器选型及外型尺寸表
注：093T4-400T4为壁挂和柜体两用式。

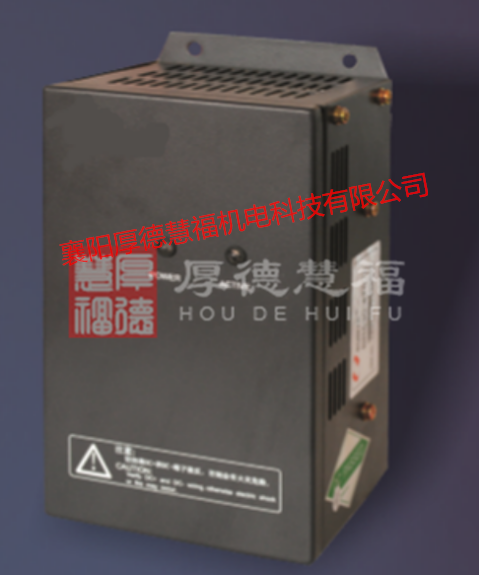

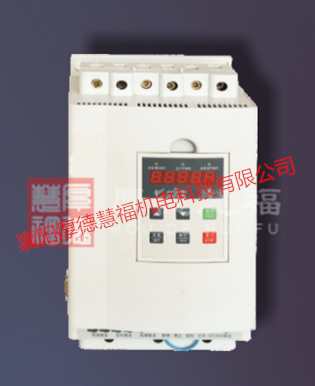

2.5、HDR-3000软启动器
2.5.1、HDR-3000软启动器技术特点
◆采用双16位单片机全数字自动控制；
◆启动转矩电流、电压、时间可按负载不同灵活设定，取得最佳的电流冲击和最佳的转矩控制特性；
◆对电动机提供了平滑的渐进的启动过程，减少起动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动系统使用寿命，并改善了工人的劳动环境；
◆起动电流可自动根据负载调整，减少启动损耗，以最小的电流产生最佳转矩；
◆软停车特性即大大延长电气触点之寿命，又满足不同场合下机械需求；
◆具有过流、过载、电源缺相等13种保护，保证了设备和电机的安全；
◆软启动装置输出电压按设定规律上升，使受控电机转矩按优越化的加速曲线完成启动过程后，退出晶闸管组件，由旁路接触器工作；
◆方便的外空接口具有多种功能，数字延时启动控制、软停控制输入、启动延时续电器输出、故障续电器输出；
◆相序可自动识别并具有相序保护功能；
◆可以自由停止和软停止，软停止时间可调节；
◆全数字设定和外控功能大大方便了用户自带标准的RS232C/RS485接口；
◆产品结构新颖，体积小，性能可靠，安装，操作使用简单。
2.5.2、HDR-3000软启动器应用范围
◆水泵 用泵控制功能，在启动和停止时，减少液流冲击产生的泵流锥现象，节省了系统维修费用；
◆球磨机 用双斜坡电压启动，减少齿轮转距的磨损，减少维修工作量，节省了时间又节约了开支；
◆风机 用软启动器取代旧的传统启动器，减少皮带磨损和机械冲击，节省了维修费用；
◆压缩机 用限流或双斜坡启动，实现了平滑启动，减少了电动机发热，延长使用寿命；
◆碎碎机 用堵转和快速保护，避免机械故障或阻塞造成电动机过热而烧毁；
◆输送机械 用软启动和预置低速运行，实现平滑的，渐进的超导全过程，避免产品移位和液体溢出。

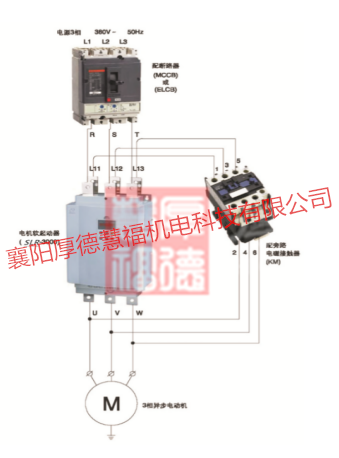

2.5.3、HDR-3000软启动器主电路连接图

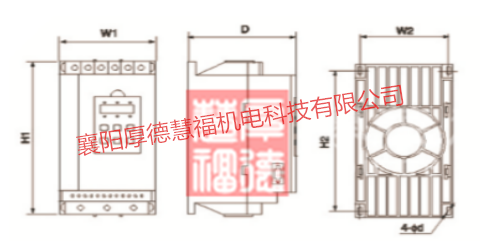

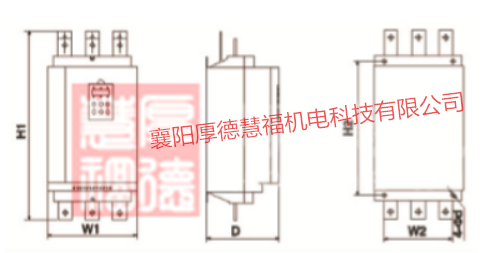

2.5.4、HDR-3000软启动器外型尺寸及安装方式图
HDR-35R5与HDR-3075
HDR-3075与HDR-3500

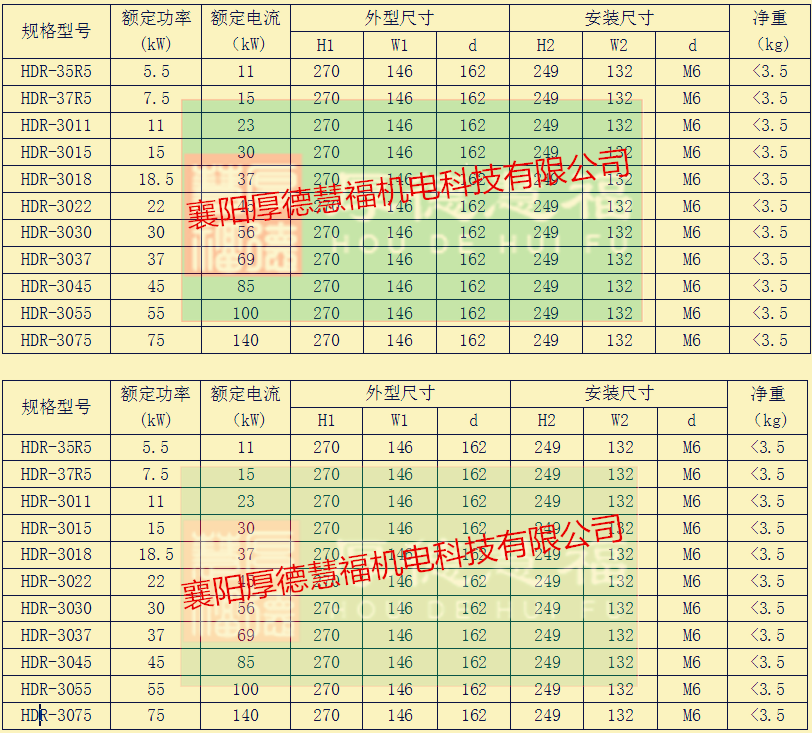

2.5.5、HDR-3000软启动器选型及外型尺寸表
2.6、BR系列制动单元
2.6.1、BR系列制动单元技术特点
变频器在控制电机快速减速时，或电机在运行中因机械惯性超速时，而由电机产生的回馈能量都会使变频器报过压故障。制动单元是为了防止变频器在此类现场工作时出现过压故障，使变频器达到稳定运行的电子设备。其工作方式是间歇性的，无法长时间工作在大电流下，必须合理的选择制动电阻的阻值、功率和制动单元的规格型号。

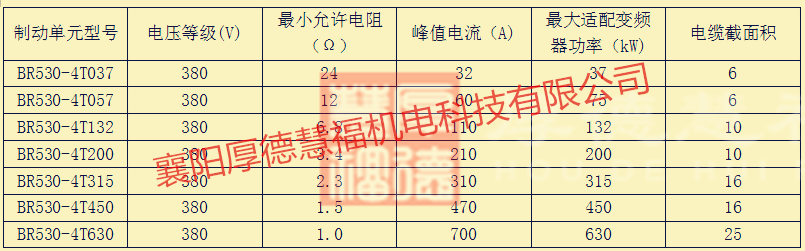

2.6.2、BR系列制动单元选型表
2.6.3、BR系列制动单元外型尺寸及安装方式图
T4 37-132kW 制动单元

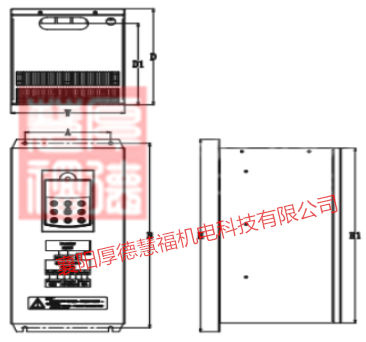

T4 160kW及以上制动单元
T6 160kW及以上制动单元

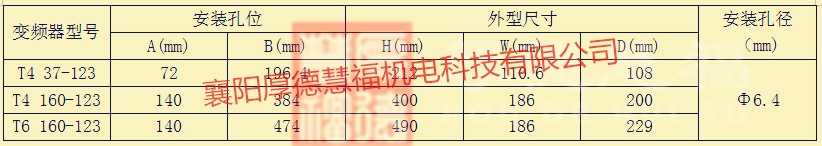

2.6.4、BR系列制动单元安装孔位及外型尺寸表
2.7、HD100/HD200圆织机专用控制器
2.7.1技术特点
◆以微控芯片（MCU）为核心的全数字控制系统；
◆完善的隔离电路设计，保证系统更加可靠稳定的工作；
◆油泵连续/计秒间歇/计圈间歇工作模式选择及其数值设定（最大9999）；
◆新增三照明、开腹功能；
◆可设定点动速度，运转期间点动速度可调；
◆调速信号可以选择电压、电流两种模式；
◆指触式64级变频器频率调节；
◆AC220V，AC24V油膜功能；
◆变频器供电先通后断原则，确保接触器无负载动作及变频器可靠工作；
◆停车状态风扇的强迫启动功能；
◆断电时现场数据保护功能；
◆多种异常情况的保护及提示，部分异常情况的强迫点动功能及超强迫功能；
◆防止断纱不停机而造成断针事故的扩大化；
◆工作阶段的布匹圈数计数，A/B/C三班产量与总产量统计及提示，设定数值浏览及机器RPM值显示；
◆保险丝检测，及时保护机器，指示异常。

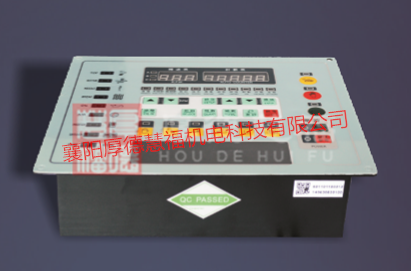

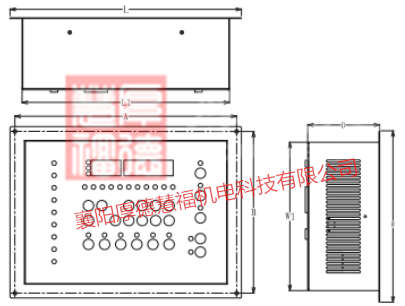

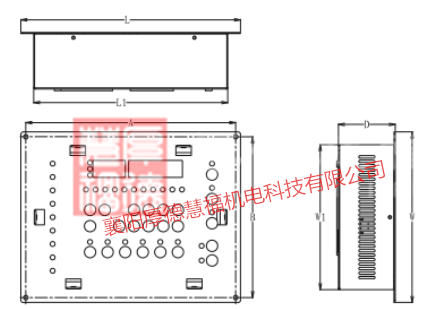

2.7.2、HD100/HD200系列圆织机专用控制器外型尺寸
HD100/HD200
HD201

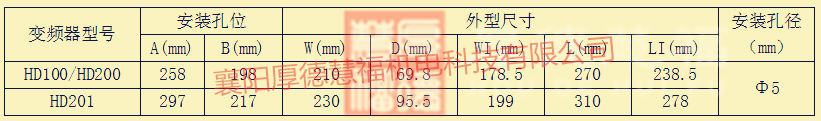

2.7.3、HD100/HD200系列圆织机专用控制器安装孔位及外型尺寸表
2.8、其他附件产品系列
2.8.1、HD580E IO1扩展卡
技术特点：HD580EIO1卡与HD580系列变频器配套使用时的I/O扩展卡1，属标准I/O扩展卡。它可以增加四个数字信号输入、一个模拟信号输入，一个继电器信号输出、一个数字信号输出、一个模拟信号输出。
应用：与HD580E变频器配套使用。
2.8.2、HD580E IO2扩展卡
技术特点：HD580EIO2卡与HD580系列变频器配套使用时的I/O扩展卡2，属标准I/O扩展卡。它可以增加四个数字信号输入、一个模拟信号输入，一个继电器信号输出、一个数字信号输出、一个模拟信号输出。
应用：与HD580E变频器配套使用。
2.8.3、HD580E PG1扩展卡
技术特点：适合于开路集电极输入光电编码器。
2.8.4、HD580E PG2扩展卡
技术特点：适合于差分输入光电编码器。
2.8.5、HD580E PG3扩展卡
技术特点：适合于差分输入光电编码器。
